TIRAFONDOS RIELEROS
Contamos con una amplia gama de tornillos rieleros. Diseñados con una alta precisión y procesados mediante avanzadas tecnologías, estos tirafondos de ferrocarril están fabricados con materias primas de alta calidad que cumplen todos los estándares de calidad internacionales.
USO

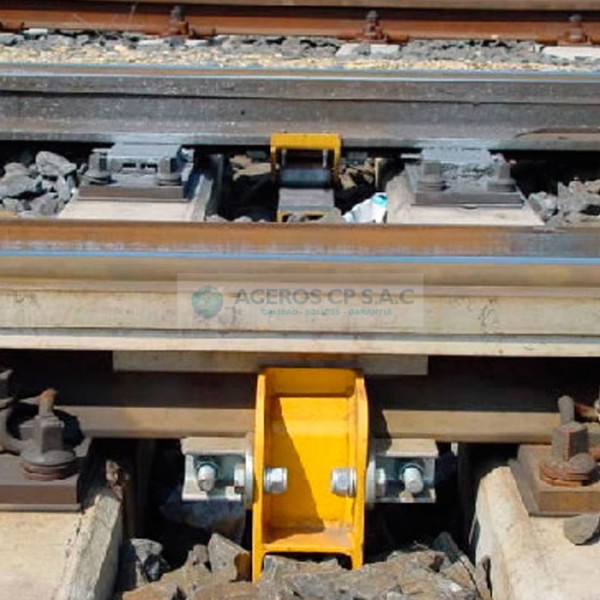

Los tirafondos rieleros, se utilizan para sujetar las placas de asiento y las nervaduras base de los durmientes de madera u hormigón.
En la construcción de ferrocarriles con durmientes de hormigón, el tirafondo para ferrocarril se utiliza en combinación con un taco de plástico prensado en el durmiente. Característicamente, la rosca del tornillo tirafondo sólo puede ser producida en una operación de conformación en caliente. Las diferentes formas de la cabeza corresponden a la forma de la llave correspondiente utilizada para la fijación y el aflojamiento de los tirafondos rieleros.
La manufactura del clavo rielero es más costosa que la del clavo con uña o de la tachuela con uña, pero tiene ventajas notables como su gran poder de sujeción aproximadamente el doble de los otros herrajes, puede ser usado también con arandelas de resorte.
ACEROC CP SAC puede suministrar una amplia gama de clavos rieleros, tirafondos rieleros etc. Fabricados de acuerdo con los estándares internacionales BS, ASTM y DIN, entre otros.
-
TIRAFONDO NORMA UIC864-1
La serie Ss de tirafondo rielero está de acuerdo con la norma UIC864-1
Grado: 4.6, 5.6, 8.8
Material: Q235, 35#, 45#
Tratamiento superficial: Normal (aceitada), pintura negro, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes.Tipo Dimensión (mm) Peso (Kg) Ss5-150 M24×150 0.545 Ss8-140 M24×140 0.528 Ss8-150 M24×150 0.548 Ss8-160 M24×160 0.568 Ss23-160 M24×160 0.645 Ss25-165 M24×165 0.625 Ss35-161 M24×160 0.657 -
TIRAFONDO NORMA ASTMA66-87
Producimos tirafondos rieleros para los EE.UU. con la norma ASTMA66-87, doblado en frío de 90 grados sin grietas. Con resistencia estándar: 65000PSI o también disponible de alta resistencia 100000psi
Diámetro: 3/4", 7/8", 15/16"
Longitud: 5-1/2", 6", 7", 8", 10"
Grado: 4.6, 5.6, 8.8
Material: Q235, 35#, 45#
Tratamiento superficial: Plano (aceitado), pintura negra, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO NORMA BRITÁNICA. N 15-1961
El tirafondo rielero con disco grande es utilizado sobre todo en sur América y África. Un cono de 1mm en el núcleo y el roscado hacia la punta del tornillo sobre la porción paralela, está permitido, siempre que la tolerancia en el diámetro del extremo superior no se supere. El material para el tirafondo rielero cumple con la norma británica. N 15-1961.
Diámetro: 22mm, 23mm
Longitud: 115mm, 133mm, 178mm
Grado: 4.6, 5.6
Material: Q235, 35#
Tratamiento superficial: Plano (aceitado), pintura negra, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO NORMA NF F50-006
El tirafondo rielero 3V cumple con la norma NF F50-006, grado 4.6 y 5.6. Las propiedades mecánicas se ajustan a la NF F 50006, fuerza de tensión 700MPA (min), elongación 12% (min), y doblado en frío de 30 grados sin grietas.
Grado: 4.6, 5.6
Material: Q235, 35#
Tratamiento superficial: Plano (aceitado), pintura negra, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes.Tipo
Dimensión(mm)
Peso (Kg)
V20-135
M20×135
0.438
V23-115
M23×115
0.48
V23-135
M23×135
0.55
V23-155
M23×155
0.62
V23-215
M23×215
0.78
V26-115
M26×115
0.55
-
TIRAFONDO DE ALTA TENSIÓN
Tirafondo rielero para durmientes de de madera (Tirafondo de alta tensión)
Tamaño: 15/16×6-1/2
Tratamiento superficial: Plano (encerado), pintura negra
MOQ: 5000PCS
Embalaje: 38PCS en barril de plástico de 50LB
Tirafondo de alta tensión.Resistencia a la tracción
Límite de elasticidad
Elongación
Reducción de área
Dureza
120,000psi(min)
92,000psi(min)
14%(min)
35%(min)
HRC22-HRC32
El tirafondo rielero de tamaño completo en acero al carbón debe resistir ser doblado en frío a 45 grados alrededor de un pasador tres veces sin presentar grietas en el exterior de la parte doblada.
-
TIRAFONDO DE VAGÓN
El tirafondo de vagón se utiliza para la industria minera en Sudáfrica
Diámetro: 18mm
Longitud: 65mm y 75mm
Material: Q195 y Q235
Tratamiento superficial: Zinc
Grado: 4.6
MOQ: 50,000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO RIELERO DHS35
Tirafondo rielero DHS35, soporta el uso del sistema de herrajes de ferrocarril SKL14
Diámetro: 24mm
Longitud: 158mm y 161mm
Grado: 4.6, 5.6, 8.8
Material: Q235, 35#, 45#
Tratamiento superficial: Plano (aceitado), pintura negro, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO RIELERO ROSCA REDONDA NORMA NF-F 50014
Tirafondo rielero con rosca redonda, de acuerdo a la norma NF-F 50014
Grado: 4.6, 5.6, 8.8
Material: Q235, 35#, 45#
Tratamiento superficial: Plano (aceitado), pintura negro, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO RIELERO DOBLE FINAL
El tirafondo rielero con doble final, fija el riel junto con el sistema de clip Nabla. Este herraje es muy popular en África. Utilizamos materiales especiales TD16 para producir un tirafondo capaz de resistir la prueba de flexión, doblándolo 30 grados y enderezándolo sin grietas.
Tamaño: 23×174
Grado: 5.6
Material: TD16
Tratamiento superficial: Plano (aceitado), pintura negro, zinc, HDG
MOQ: 5000PCS
Embalaje: 25Kg en bolsas de plástico y paletas de madera o de acuerdo a los requerimientos de los clientes. -
TIRAFONDO DE MADERA NORMA ASTMA66-87
Los tirafondos para madera pueden reducir los costos de instalación y mantenimiento, estos herrajes son usados para la construcción de las carpinterías necesarias en autopistas, puentes, guarda rieles, muelles etc. La cabeza de arandela está forjada en una sola pieza, y la excelente fuerza de sujeción de su rosca permite una instalación bien ajustada
Los tirafondos son fáciles de instalar, atornillados con herramienta manual o neumática. No pueden ser sobre roscado se puede quitar fácilmente para su reutilización con a mano o con herramienta eléctrica. Los tirafondos están disponibles para una amplia variedad de instalaciones y mantenimiento de las vías, cumplen con la norma ASTMA66-87, doblado en frío de 90 grados sin fisuras.
Tamaño principal: 5/8 x 10 y 7/8 x 7
Grado: 5.6
Material: 35#
Tratamiento superficial: Zinc o de acuerdo a los requerimientos de los clientes MOQ: 5000PCS
Embalaje: Barriles de 200LB, pallé de madera o de acuerdo con los requerimientos de los clientes.Resistencia a la tracción
Límite de elasticidad
Elongación 2"
414Mpa
207Mpa
>18%
-
TIRAFONDO RIELERO CABEZA DE RANURA
Tirafondo rielero con cabeza de ranura, de acuerdo con UIC864-1
Tamaño: 24×131 y 24×150
Grado: 4.6
Material: Q235
Tratamiento superficial: pintura plana, negra o de acuerdo a requerimiento de los clientes
MOQ: 5000PCS
Embalaje: bolsas de plástico y paletas de madera
Sumado a nuestra política de la calidad ante todo, ACEROS CP SAC presta gran atención a la gestión de control de calidad. Se nos ha concedido el certificado ISO9001-2000 y hemos recibido la licencia de producción del Ministerio de Ferrocarriles Chino para productos ferroviarios. Tenemos un conjunto completo de instrumentos de control para asegurar que todos nuestros tirafondos ferroviarios son de alta calidad o incluso superan a las necesidades de los clientes.
