RIEL PESADO VIGNOLE (Perfil Americano)

RIEL PESADO VIGNOLE, 90-141 [lb/yd]

AMERICANO

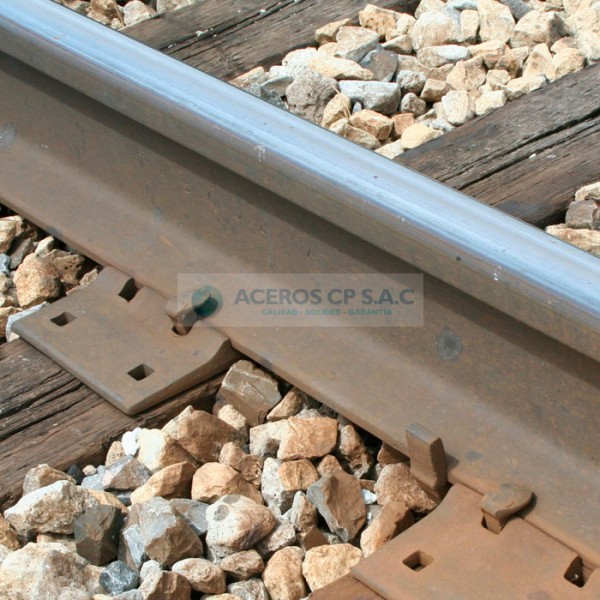

Los rieles Vignoles o rieles férreos son usados principalmente en vías de Metro, de carga y de pasajeros.
Los rieles ligeros, de 42 [kg/m] y menos son usados principalmente en aplicaciones mineras, industriales o para puentes grúas.

Pedir Producto Ya! + Información PDF

Categoría: Etiqueta:

  • AMERICANO

    Perfil

    Peso

    Altura A

    Base B

    Cabeza C

    Alma S


    [kg/m]

    [lb/yd]

    [mm]

    [in]

    [mm]

    [in]

    [mm]

    [in]

    [mm]

    [in]

    141RE

    69.79

    140.70

    188.91

    7 7/16

    152.40

    6

    77.79

    3 1/16

    17.46

    11/16

    136RE

    67.41

    135.88

    185.74

    7 5/16

    152.40

    6

    74.61

    2 15/16

    17.46

    11/16

    133RE

    66.10

    133.25

    179.39

    7 1/16

    152.40

    6

    76.20

    3

    17.46

    11/16

    132RE

    65.31

    131.66

    180.98

    7 1/8

    152.40

    6

    76.20

    3

    16.67

    21/32

    CB122

    60.77

    122.50

    172.24

    6 25/32

    152.40

    6

    74.61

    2 15/16

    16.67

    21/32

    119RE

    58.87

    118.67

    173.04

    6 13/16

    139.70

    5 1/2

    67.47

    2 21/32

    15.88

    5/8

    115RE

    56.90

    114.68

    168.28

    6 5/8

    139.70

    5 1/2

    69.06

    2 23/32

    15.88

    5/8

    100RE

    50.35

    101.50

    152.40

    6

    136.53

    5 3/8

    68.26

    2 11/16

    14.29

    9/16

    100ARA-B

    49.88

    100.56

    143.27

    5 41/64

    130.57

    5 9/64

    67.47

    2 21/32

    14.29

    9/16

    100ARA-A

    49.80

    100.39

    152.40

    6

    139.70

    5 1/2

    69.85

    2 3/4

    14.29

    9/16

    90ARA-A

    44.65

    90.00

    142.88

    5 5/8

    130.18

    5 1/8

    65.09

    2 9/16

    14.29

    9/16

  • NORMA

    Norma de Fabricación
    Todos los perfiles Americanos son, en su mayoría, laminados según las especificaciones técnicas de las normas ASTM A1 o AREMA.

  • NORMA ASTM A1

    La norma ASTM A1 rige a todos los rieles con una masa mayor o igual a 29.76 [kg/m] (60 [lb/yd]) para uso en tendidos ferroviarios o aplicaciones industriales.
    En la siguiente tabla, se detalla la dureza Brinell especificada por cada norma.

    Note que los rieles ligeros de 20 [lb/yd] a 59 [lb/yd], no tienen su composición química y/o propiedades mecánicas (Dureza Brinell) especificada por alguna norma. Por lo tanto, varía de acuerdo a cada fabricante.


    Según norma ASTM A1 (HB)

    Ofrecido por Excedindus ltda (HB)


    Riel Normal* Alta Resistencia** Normal* Alta Resistencia**
    ASCE20, ASCE25,
    ASCE30, ASCE40    		     Min. 201
    ASCE60, ASCE75,
    ASCE80    		 Min. 201   Min. 240 Min. 260
    ASCE85 Min. 285 Min. 321 Min. 285 Min. 341
    90ARA-A, 100ARA-A,
    100RE    		 Min. 285 Min. 321 Min. 300 Min. 341
    * Normal = acero al carbono estándar **Alta Resistencia = aleado o con tratamiento térmico

  • NORMA AREMA

    La norma AREMA rige a todos los rieles de acero con una masa mayor o igual a 56.9 [kg/m] (115 [lb/yd].) para uso en tendidos ferroviarios.

    Composición química para riel de acero estándar (%)

    Elementos

    C

    Mn

    P

    S

    Si

    Ni

    Cr

    Mb

    V

    Al

    0.74-0.86

    0.75-1.25

    ≤ 0.020

    ≤ 0.020

    0.10-0.60

    ≤ 0.25

    ≤ 0.30

    ≤ 0.060

    ≤ 0.010

    ≤ 0.010

    Propiedades mecánicas para los rieles 115RE a 141RE
    Tipo de Riel

    Dureza Brinell (HB)

    Resistencia a la Tracción (MPa)

    Limite Elástico
    Re (MPa)

    Elongación (%)
    Normal / Estándar

    Min. 310

    Min. 510

    Min. 983

    Min. 10
    Intermedio

    Min. 325

    Min. 552

    Min. 1014

    Min. 8
    Alta resistencia
    (hongo endurecido)

    Min. 370

    Min. 827

    Min. 1179

    Min. 10

  • PERFORACIÓN ESTÁNDAR

    riel-pesado-americano

    Perfil

    Espacio ([mm])

    Diámetro del
    Agujero ([mm])

    Elevación
    ([mm])


    A

    B

    C

    D

    E

    141RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/4» (31.8)

    3 3/32» (78.6)

    136RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/4» (31.8)

    3 3/32» (78.6)

    133RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/8» (28.6)

    3» (76.2)

    132RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/4» (31.8)

    3 3/32» (78.6)

    119RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/8» (28.6)

    2 7/8» (73.0)

    115RE

    3 1/2» (88.9)

    6» (152.4)

    6» (152.4)

    1 1/8» (28.6)

    2 7/8» (73.0)

    100RE

    2 11/16» (68.3)

    5 1/2» (139.7)

    1 1/8» (28.6)

    2 45/64» (68.7)

    100ARA-A

    2 11/16» (68.3)

    5 1/2» (139.7)

    1 1/16» (30.2)

    2 3/4» (69.9)

    90ARA-A

    2 11/16» (68.3)

    5 1/2» (139.7)

    1 1/8» (28.6)

    2 37/64» (65.5)

    ASCE 85

    2 1/2» (63.5)

    5» (127)

    1 1/8» (28.6)

    2 17/64» (57.5)

    ASCE 80

    2 1/2» (63.5)

    5» (127)

    1» (25.4)

    2 3/16» (55.6)

    ASCE 75

    2 5/8» (68.3)

    5 1/2» (139.7)

    1» (25.4)

    2 15/128» (53.8)

    ASCE 60

    2 1/2» (63.5)

    5» (127)

    15/16» (23.8)

    1 29/32» (489.4)

    ASCE 40

    2 1/2» (63.5)

    5» (127)

    7/8» (22.2)

    1 9/16» (39.7)

    ASCE 30

    2» (50.8)

    4» (101.6)

    3/4» (19.1)

    1 25/64» (35.3)

    ASCE 25

    2» (50.8)

    4» (101.6)

    5/8» (15.9)

    1 15/64» (31.4)

    ASCE 20

    2» (50.8)

    4» (101.6)

    5/8» (15.9)

    1 11/64» (29.8)
