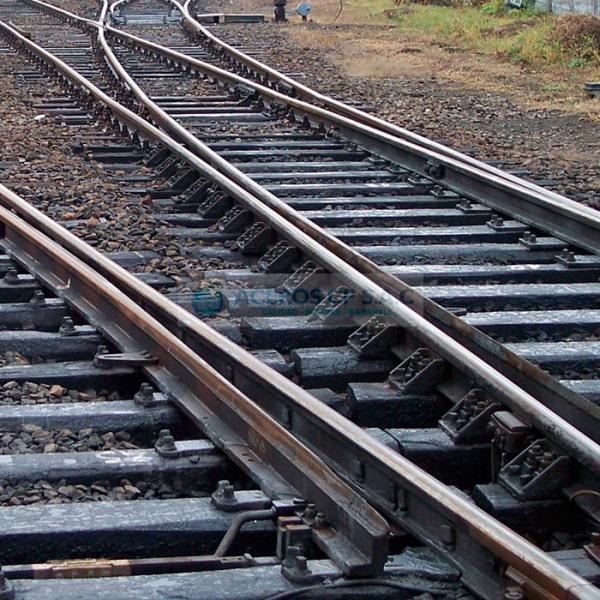

RIEL LIVIANO (Estándar Europeo)
NORMA DIN 5901 EUROPEA
La norma DIN 5901 rige a todos los rieles ligeros del tipo S. Estos, poseen una masa inferior a 54 [kg/m] para uso en tendidos ferroviarios o aplicaciones industriales.
En la siguiente tabla se detallan las clases de acero y sus propiedades mecánicas usadas en la laminación de rieles ligeros.
-
EUROPEO
PERFIL
PESO
ALTURA A
BASE B
CABEZA C
ALMA S
[Kg/m]
[lb/yd]
[mm]
[in]
[mm]
[in]
[mm]
[in]
[mm]
[in]
6.75
13.61
65
2.56
50
1.97
25
0.98
5
0.20
10.00
20.16
70
2.76
58
2.98
32
1.26
6
0.24
12.00
24.19
80
3.15
65
2.56
34
1.34
7
0.28
14.00
28.22
80
3.15
70
2.76
38
1.50
9
0.35
18.30
36.89
93
3.66
82
3.23
43
1.69
10
0.39
19.80
39.91
100
3.94
82
3.23
44
1.73
10
0.39
24.43
49.25
115
4.53
90
3.54
53
2.09
10
0.39
30.03
60.48
108
4.25
108
4.25
60.3
2.37
12.3
0.48
33.47
67.47
134
5.28
105
4.13
58
2.28
11
0.43
41.24
83.14
138
5.43
125
4.92
67
2.64
12
0.4
-
NORMA EUROPEA
ACEROS Y SUS PROPIEDADES MECÁNICAS
Perfiles
Clase de Acero
Resistencia a la
Tracción (MPa)Elongación
(%)Dureza Brinell
* (HB)S7, S10, S12,
S14, S18, S20Standard 540
> 540
> 16
> 155
S24, S30, S33
Standard 700
> 680
> 14
> 200
S24, S30, S33
Standard 900
> 880
> 10
> 260
* Valor aproximado.
-
NORMA UIC 860-0 & EN 13674
El riel férreo perfil Europeo, es laminado de acuerdo a la especificación técnica UIC 860-0 o la más reciente Norma Europea EN 13674-1 que fue elaborada en colaboración con el Comité Europeo para la Estandarización.
SISTEMA CLÁSICO DE TRÁFICO MIXTO
COMPOSICIÓN QUÍMICA (%)
Norma
Clase de
AceroC
Si
Mn
P
S
Cr
Al
V
UIC 860-0
700
0.40-0.60
0.05-0.35
0.80-1.25
≤ 0.050
≤ 0.050
900A
0.60-0.80
0.10-0.50
0.80-1.30
≤ 0.040
≤ 0.040
EN 13674-1
R200
0.40-0.60
0.15-0.58
0.70-1.20
≤ 0.035
≤ 0.035
≤ 0.15
≤ 0.004
≤ 0.030
R220
0.50-0.60
0.20-0.60
1.00-1.25
≤ 0.025
≤ 0.025
≤ 0.15
≤ 0.004
≤ 0.030
R260
0.62-0.80
0.15-0.58
0.70-1.20
≤ 0.025
≤ 0.025
≤ 0.15
≤ 0.004
≤ 0.030
ALTA RESISTENCIA PARA EL TRANSPORTE PESADO
COMPOSICIÓN QUÍMICA (%)
NORMA
Clase de
AceroC
Si
Mn
P
S
Cr
Al
V
UIC 860-0
1100
0.60-082
0.30-0.90
0.80-1.30
≤ 0.030
≤ 0.030
0.80-1.30
EN 13674-1
R320Cr
0.60-0.80
0.50-1.10
0.80-1.20
≤ 0.020
≤ 0.025
0.80-1.20
≤ 0.004
≤ 0.18
R350HT
0.72-0.80
0.15-0.58
0.70-1.20
≤ 0.020
≤ 0.025
≤ 0.10
≤ 0.004
≤ 0.03
R350LHT
0.72-0.80
0.15-0.58
0.70-1.20
≤ 0.020
≤ 0.025
≤ 0.30
≤ 0.004
≤ 0.03
EN 13674-1 R320Cr 0.60-0.80 0.50-1.10 0.80-1.20 ≤ 0.020 ≤ 0.025 0.80-1.20 ≤ 0.004 ≤ 0.18 R350HT 0.72-0.80 0.15-0.58 0.70-1.20 ≤ 0.020 ≤ 0.025 ≤ 0.10 ≤ 0.004 ≤ 0.03 R350LHT 0.72-0.80 0.15-0.58 0.70-1.20 ≤ 0.020 ≤ 0.025 ≤ 0.30 ≤ 0.004 ≤ 0.03
PROPIEDADES MECÁNICAS
NORMA
Clase de Acero
Resistencia a la
Tracción (MPa)Elongación (%)
Dureza Brinell
* (HB)UIC 860-0
700
≥ 680
≥ 14
900A
≥ 880
≥ 10
EN 13674-1
R200
≥ 680
≥ 14
≥ 200
R220
≥ 770
≥ 12
≥ 220
R260
≥ 880
≥ 10
≥ 260
UIC 860-0
1100
≥ 1080
≥ 9
EN 13674-1
R320Cr
≥ 1080
≥ 9
≥ 320
R350HT
≥ 1175
≥ 9
≥ 350
R350LHT
≥ 1175
≥ 9
≥ 350
* Valor aproximado.
-
PERFORACIÓN ESTÁNDAR
PERFIL
ESPACIO ([MM])
DIÁMETRO DEL
AGUJERO ([MM])ELEVACIÓN
([MM])A
B
C
D
E
60E1 (UIC60)
58
170
170
30
76.25
54E3 (S54)
46
165
30
64
54E1(UIC54)
58
170
170
28
69.2
50E6 (U50)
60
170
170
25
66
49E1 (S49)
46
165
30
62.5
46E2 (U33)
57.5
160
160
23
62.5
RN45
58
168
168
31
68.43
41E1 (S41)
46
165
30
59.5
S33
61
120
30
57
S30
63.5
127
25
48.25
S24
61
120
30
50.5
S20
35
90
20
44.6
S18
35
90
20
41.4
S14
35
90
16
35.75
S12
35
90
16
35.3
S10
35
75
16
30.0
S7
33
70
14
29.4
