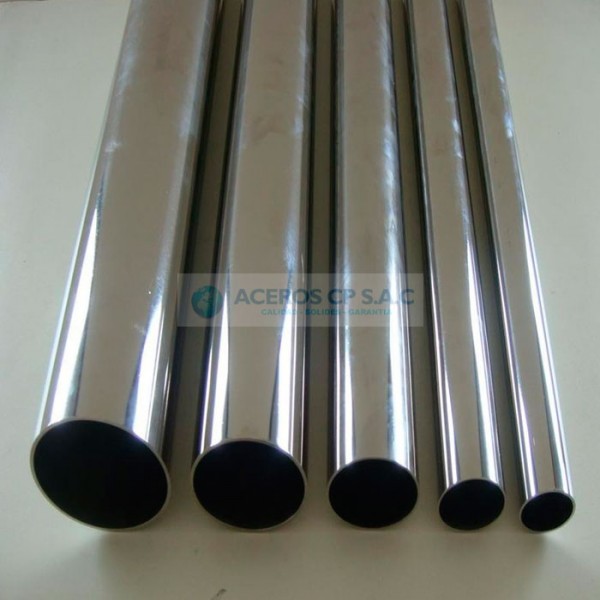

TUBOS DE ACERO INOXIDABLE

Descripción

Tubos que se obtienen por laminación en caliente de un tocho de Acero Inoxidable. También se fabrican con costura a partir de flejes.

Usos

Conducción de líquidos, Industria papelera, química, petroquímica, uso general.

Pedir Producto Ya! + Información PDF

  • PROPIEDADES MECÁNICAS

    NORMA TECNICA

    F

    R

    A

    NORMA APROXIMADA

    DEL TUBO

    DEL ACERO

    Kg/mm2

    Kg/mm2

    %

    ASTM A-312

    304

    21

    52

    35

    JIS  G 3459

    304 L

    17

    49

    35

  • DIMENSIONAMIENTO ESTÁNDAR Y PESOS NOMINALES

    DIAMETRO NOMINAL

    DIAMETRO EXTERIOR

    SCHEDULE

    5S

    10S

    40S

    80S

    ESPESORES DE APRED Y PESO

    Pulg

    (mm)

    mm

    kg/m

    mm

    kg/m

    mm

    kg/m

    mm

    kg/m

    1/8

    10.3

    1.25

    0.28

    1.73

    0.37

    2.42

    0.47

    1/4

    13.7

    1.66

    0.49

    2.24

    0.63

    3.03

    0.80

    3/8

    17.2

    1.66

    0.63

    2.32

    0.85

    3.20

    1.10

    1/2

    21.3

    1.66

    0.81

    2.11

    1.00

    2.77

    1.27

    3.74

    1.62

    3/4

    26.7

    1.66

    1.02

    2.11

    1.28

    2.87

    1.68

    3.92

    2.20

    1

    33.4

    1.66

    1.30

    2.77

    2.09

    3.38

    2.50

    4.6

    3.24

    1 1/4

    42.2

    1.66

    1.66

    2.77

    2.69

    3.56

    3.39

    4.86

    4.47

    1 1/2

    48.3

    1.66

    1.91

    2.77

    3.11

    3.69

    4.06

    5.08

    5.41

    2

    60.3

    1.66

    2.40

    2.77

    3.93

    3.92

    5.45

    5.54

    7.49

    2 1/2

    73.0

    2.11

    3.69

    3.05

    5.26

    5.16

    8.64

    7.0

    11.40

    3

    88.9

    2.11

    4.52

    3.05

    6.46

    5.49

    11.30

    7.62

    15.30

    3 1/2

    101.6

    2.11

    5.18

    3.05

    7.41

    5.74

    13.60

    8.08

    18.60

    4

    114.3

    2.11

    5.84

    3.05

    8.37

    6.02

    16.10

    8.56

    22.30

  • DIMENSIONAMIENTO ESTÁNDAR Y PESOS

    DIAMETRO NOMINAL

    DIAMETRO EXTERIOR

    SCHEDULE

    5S

    10S

    40S

    80S

    ESPESORES DE APRED Y PESO

    Pulg

    (mm)

    mm

    kg/m

    mm

    kg/m

    mm

    kg/m

    mm

    kg/m

    5

    141.3

    2.77

    9.46

    3.41

    11.6

    6.56

    21.80

    9.53

    31.00

    6

    168.3

    2.77

    11.3

    3.41

    13.9

    7.12

    28.30

    10.98

    42.60

    8

    219.1

    2.77

    14.8

    3.76

    20.0

    8.18

    42.50

    12.70

    64.60

    10

    273.1

    2.41

    22.7

    4.20

    27.8

    9.28

    60.40

    12.70

    81.50

    12

    323.9

    323.9

    31.3

    4.58

    36.1

    9.53

    73.90

    12.70

    97.40

  • PRESION DE PRUEBA HIDROSTATICA

    Se obtiene por la Formula de Barlow

    P =  2 St
    D

    P= Presión Hidrostática (lb/ pulg2)
    S= Tensión en la Pared del Tubo (lb/pulg2) t= Espesor en pulgadas
    D= Diámetro exterior en pulgadas

    S es igual al 50% del Limite Elástico del acero. En el caso de los aceros inoxidables 304 y 316 el límite Elástico es 30,000 lb/pulg2

    Ejemplo: Tubo Acero Inoxidable 304 de 4" SCH 40

    P =   2 x 15000 x 0.237
    4.5 = 1580 lbs/pulg2

    Nota Importante: Independientemente de los valores de Presión  Hidrostática calculados con la fórmula de Barlow, rigen los siguientes límites máximos

    Para:

    D < 3 1/ 2500 lbs / pulg2
    D > 3 1/2" 2800 lbs / pulg2
